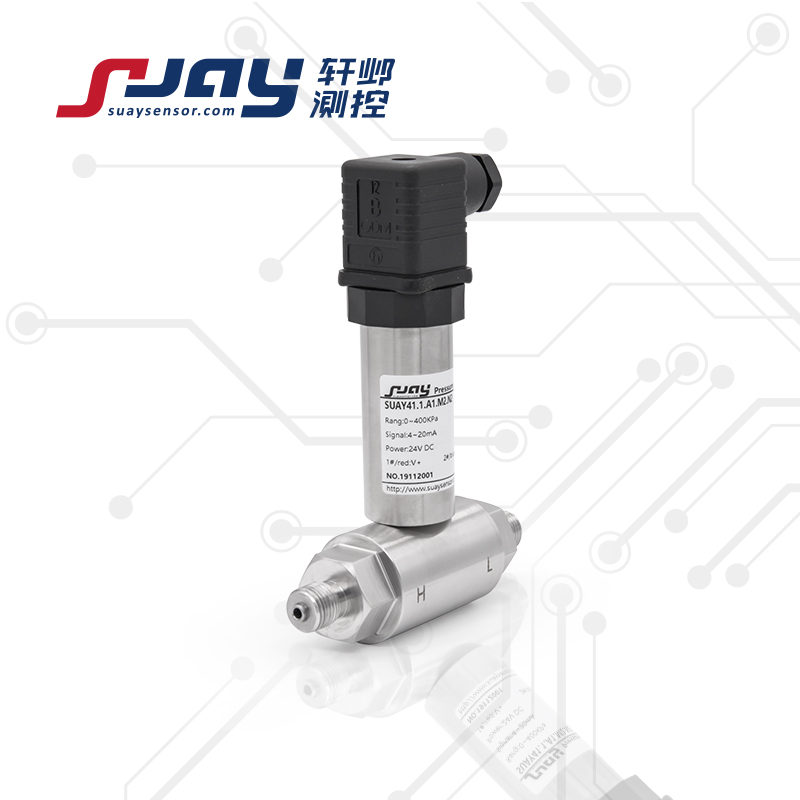

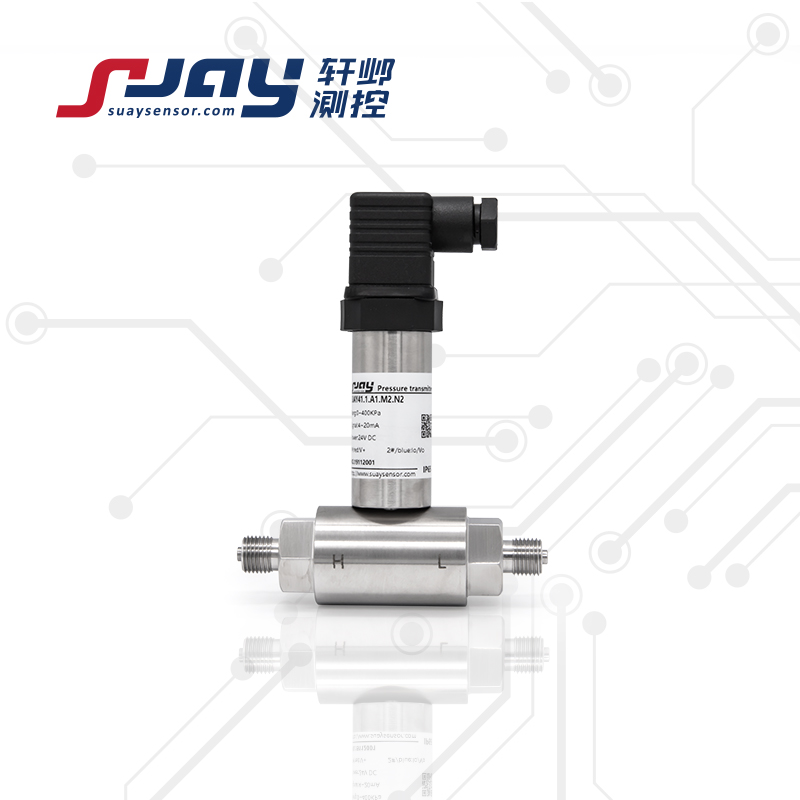

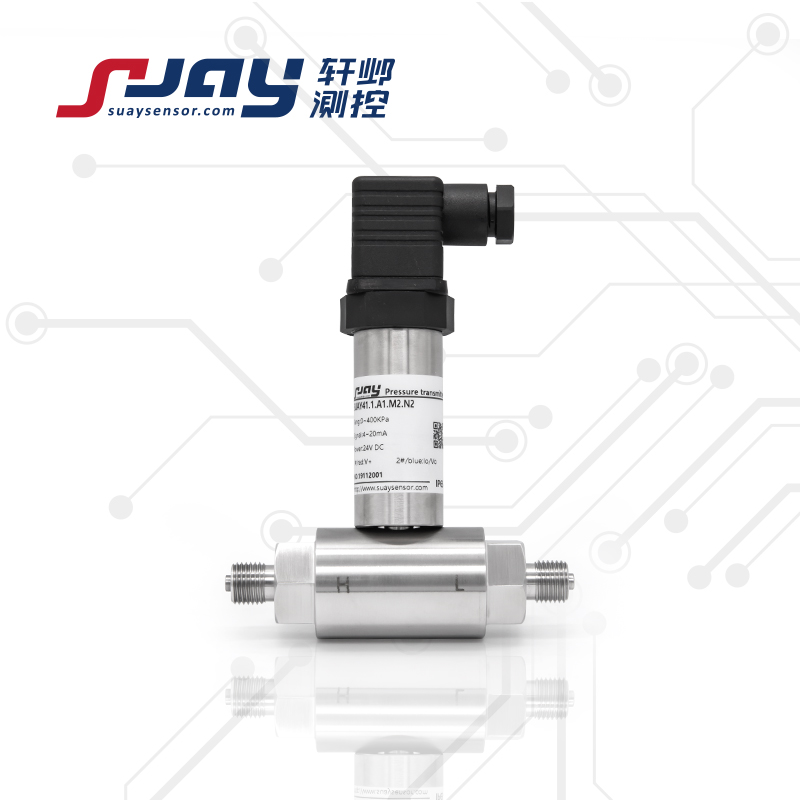

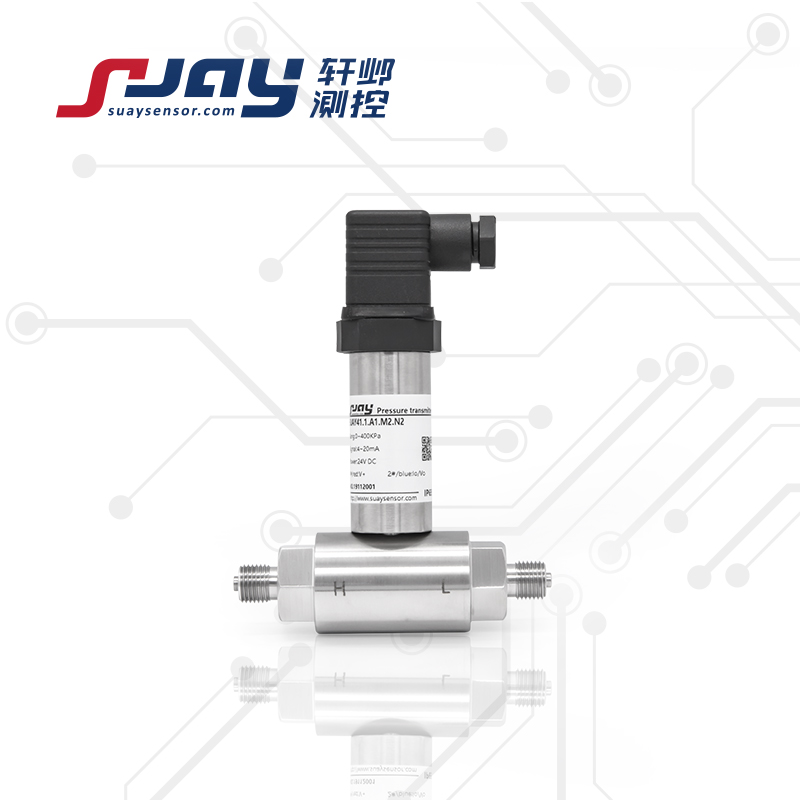

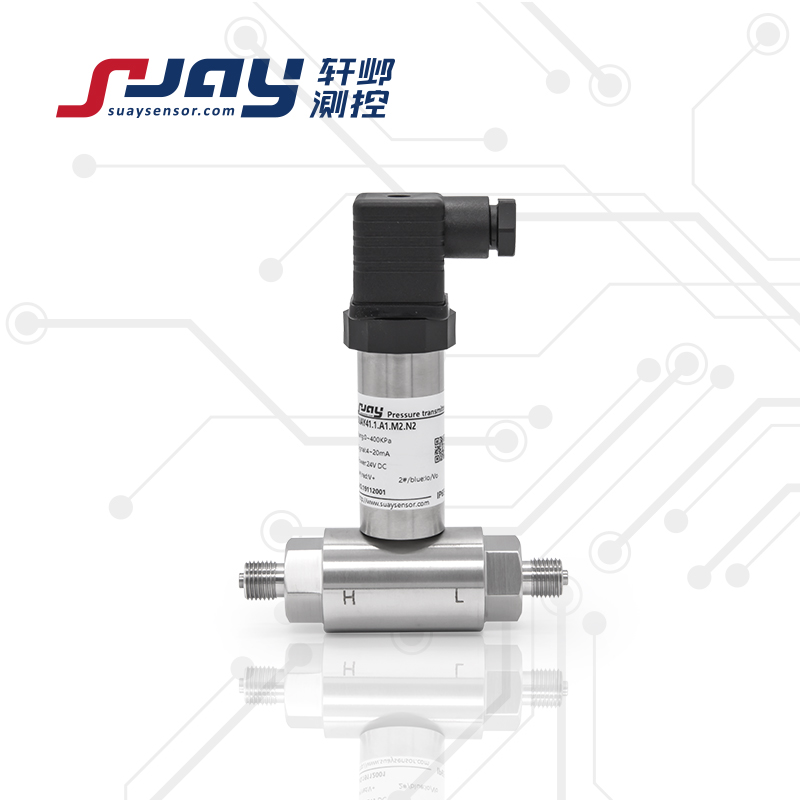

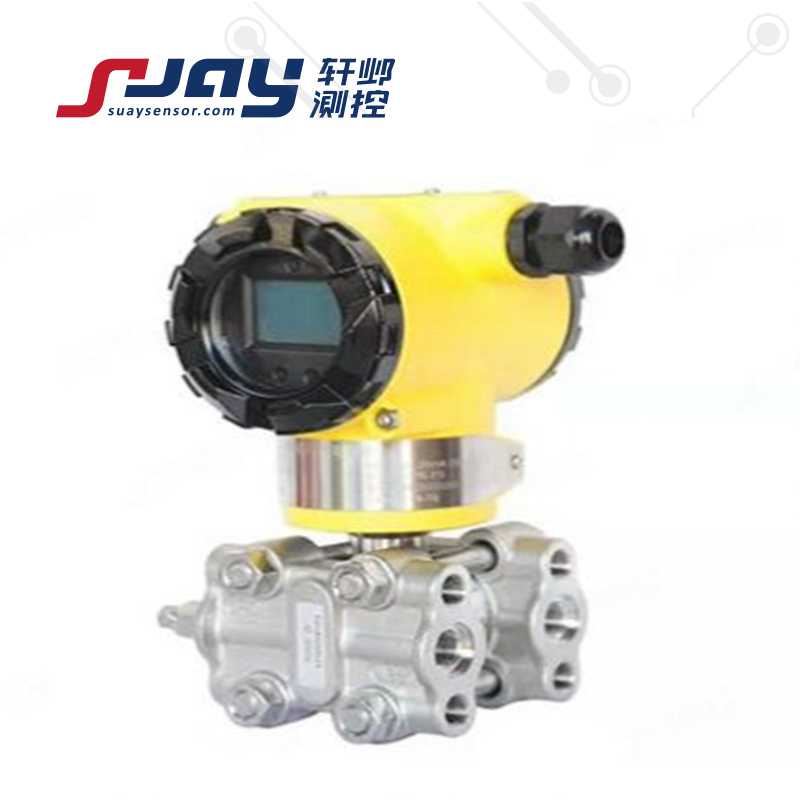

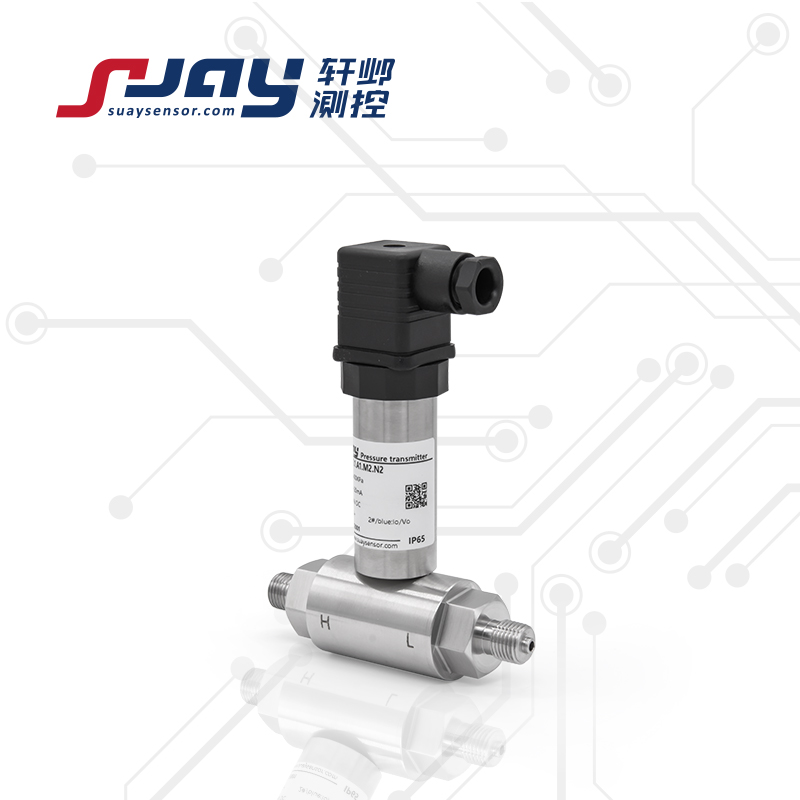

SUAY3051 工業差壓變送器是引進德國先進的MEMS技術制成的單晶硅傳感器芯片，雙梁懸浮式設計，大幅度提高了產品的精確度、和單邊過載、雙邊過載能力，內置智能信號處理模塊，實現靜壓與溫度補償?shù)耐昝澜Y(jié)合，可在大范圍內的靜壓和溫度變化下提高產品的測量精度和長期穩定性。整機經過嚴格組裝和調試，具有設計原理先進、品種規格齊全、安裝使用簡便等特點。該系列產品已廣泛應用于石油、石化、冶金、電力、城市煤氣、造紙業、機械裝備、造船、機械制造等行業。
石油
石化
冶金
電力
城市煤氣
造紙業
機械裝備
造船
機械制造
SUAY3051 工業差壓變送器是引進德國先進的MEMS技術制成的單晶硅傳感器芯片，雙梁懸浮式設計，大幅度提高了產品的精度、和單邊過載、雙邊過載能力，內置智能信號處理模塊，實現靜壓與溫度補償?shù)耐昝澜Y(jié)合，可在大范圍內的靜壓和溫度變化下提高產品的測量精度和長期穩定性。整機經過嚴格組裝和調試，具有設計原理先進、品種規格齊全、安裝使用簡便等特點。該系列產品已廣泛應用于石油、石化、冶金、電力、城市煤氣、造紙業、機械裝備、造船、機械制造等行業。
產品特點：
l 精度高，差壓傳感器在0.1~40KPa...4MPa的測量范圍內進行測量。
l 微小量程下優異的過壓性能：1 KPa標準量程單邊過壓達1MPa；4KPa標準量程單邊過壓達2MPa。
l 優異的環境適應性：智能靜壓補償和溫度補償，保護變送器不受溫度、靜壓與過壓的影響，將現場的綜合測量誤差控制到參數范圍內。
l 靈活的量程壓縮：量程比4:1(10:1可選)
l 優異的操作性和使用便利性：配備5位帶背光LCD數字顯示器，多種顯示功能（Pa、KPa、MPa、bar、mbar、%、Psi、mmH2O）;內置三按鍵快捷操作就地調整功能；傳感器膜片材料316L不銹鋼。
產品性能指標：
| 測量范圍 | 1KPa 4KPa 40KPa 100KPa 400KPa 4MPa 40MPa |
| 單邊過壓 | 1MPa 2MPa 4MPa 7MPa 7MPa 13MPa 100MPa |
| 雙邊靜壓 | 16MPa 16MPa 25MPa 25MPa 25MPa 25MPa 100MPa |
| 測量精度 | 0.1%FS 0.15%FS 0.25%FS 0.5%FS |
| 測量介質 | 氣體、液體、蒸汽 |
| 輸出信號 | 4~20mA DC+HART協議 |
| 供電電源 | 一般10.5~45VDC，本安防爆10.5-26VDC |
| 動力線間隔 | 15cm以上（請避免平行配線） |
| 飽和電流 | 上限20.8mA，下限3.8 mA |
| 報警電流 | 上限22.8 mA，下限3.6 mA (模式可設置) |
| 調整功能 | 零點、滿量程點可通過外殼頂部三按鍵進行就地調整或者可利用組態軟件進行遠程調整 |
| 零點遷移 | 可在最大量程的-20%到+20%的范圍內遷移 |
| 輸出方式 | 線性輸出 或平方根輸出（可通過組態軟件進行遠程調整） |
| 工作溫度 | -40~85℃ |
| 膜片材質 | 316L不銹鋼/哈氏合金/鉭膜片/鍍金膜片 |
| 位置影響 | 在水平位置和垂直位置之間大約200Pa |
| 響應時間 | 10mS |
| 靜壓影響 | < 0.05%FS/10MPa |
| 過壓影響 | < 0.05%FS/10MPa |
| 穩定性 | ≤0.03%FS/年 |
| 電源影響 | < 0.005%FS/V |
選型參數對照表
| 型號 | 量程 | 精度 | 輸出 | 安裝螺紋 | 電氣連接 | 特定參數 |
| SUAY3051 | 0~1KPa ...40MPa 量程可選 | 4:±0.1%FS 3:±0.15%FS 2:±0.25%FS 1:±0.5%FS | A1:4-20mA A2:4-20mA/HART | M1:M20*1.5 M2:G1/4 可選： M3:G1/2 M0:定制 | N6:接線端子 | L:顯示 E:本案防爆 |
| SUAY3051.2.A1.M1.N1.E | ||||||
選型提示：
1. 被測介質應與產品接觸的材料相兼容，
2. 選型附加功能代號"E” 本安防爆型，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
