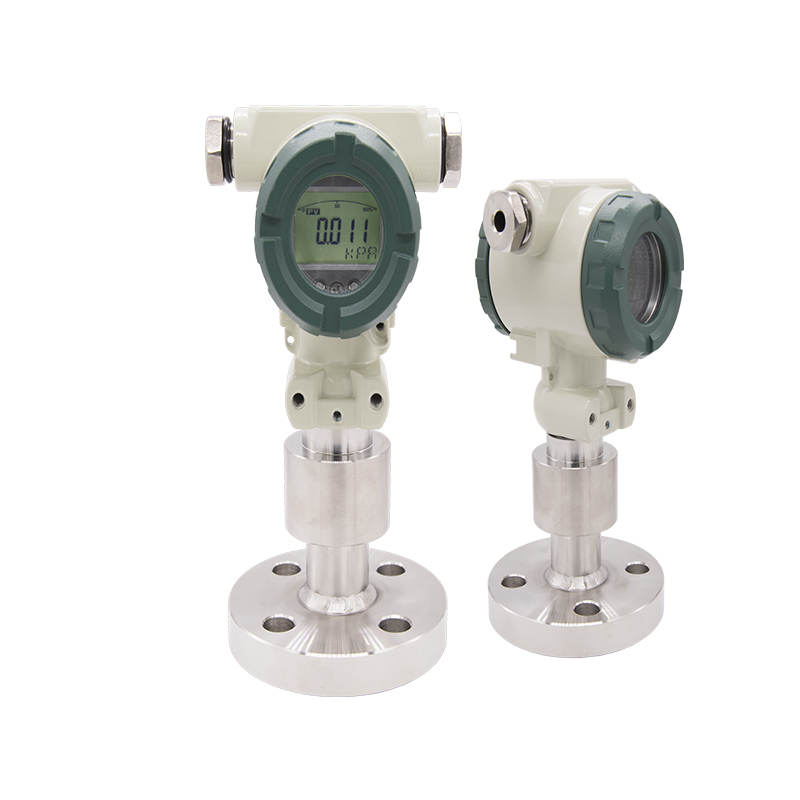

DN20壓力變送器 DN20壓力傳感器，SUAY61 工業壓力變送器為完全替代升級傳統工業壓力表而設計，選用高性能壓力傳感器配合模塊化信號處理電路，經過嚴格的調試及裝配、老化過程，保證了該系列產品的質量、精度和穩定性、耐用性。產品量程覆蓋范圍寬，輸出信號形式多樣，具有反極性保護和瞬間過壓保護裝置，可配以數字或指針顯示儀表，安裝、校驗、維修方便，IP67的防護等級，現場可調試等特點，既保留了耐用性，又解決了傳統壓力表的視差、溫漂、精度不高等問題，更提供了信號輸出，為設備、系統的閉環控制帶來了方便。適用于工業過程控制、冶金、電力、化工及供水系統等領域。
適用范圍：
工業自動化測量與控制 設備配套檢測
環保及水處理系統 城市供水系統
泵業和壓縮機行業 機械制造業
其他液壓和氣動領域測量 電力冶金
SUAY61 工業壓力變送器為完全替代升級傳統工業壓力表而設計，選用高性能壓力傳感器配合模塊化信號處理電路，經過嚴格的調試及裝配、老化過程，保證了該系列產品的質量、精度和穩定性、耐用性。產品量程覆蓋范圍寬，輸出信號形式多樣，具有反極性保護和瞬間過壓保護裝置，可配以數字或指針顯示儀表，安裝、校驗、維修方便，IP67的防護等級，現場可調試等特點，既保留了耐用性，又解決了傳統壓力表的視差、溫漂、精度不高等問題，更提供了信號輸出，為設備、系統的閉環控制帶來了方便。適用于工業過程控制、冶金、電力、化工及供水系統等領域。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。
產品特點
螺紋安裝，直接替換傳統壓力表
4-20mA遠傳，可選HART
智能補償，現場顯示，零點、斜率可現場調節
不銹鋼加鋁制的外殼，達到IP67的防護等級，可提供防爆型產品
測量范圍寬、精度高，加裝反極性保護和瞬間過壓保護裝置，可選抗干擾處理
產品性能指標
| 測量范圍 | -100KPa-0-10KPa...1MPa...100MPa | |
| 測量介質 | 與316不銹鋼兼容的氣體或液體 | |
| 靜態精度① | ±0.15%FS ±0.25%FS ±0.5%FS | |
| 信號輸出/供電 | 4-20mA 4-20mA/HART 0-5V 0-10V 1-5V | 12-30VDC（典型24VDC） |
| 0.5-4.5V | 5VDC/12-30VDC（典型24VDC） | |
| 數字信號輸出RS485 | 5VDC/5-16VDC/24VDC | |
| 工作溫度 | -40～120℃ | |
| 補償溫度 | -10～70℃ | |
| 貯存溫度 | -40～100℃ | |
| 長期穩定性 | 典型：±0.1%FS/年 不超過：±0.2%FS/年 | |
| 零點溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.05%FS/℃ | |
| 靈敏度溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.05%FS/℃ | |
| 過載能力 | 1.5-2倍滿量程壓力 | |
| 有效測量壽命 | ﹥106壓力循環（P:10-90%FS） | |
| 抗振動性 | 20g ，（IEC 60068-2-6） | |
| 抗沖擊性 | 20g，11mS | |
| 響應時間 | ≥5ms | |
| 分辨率 | 大于10-5（通常受限采集顯示設備，理論無限?。?/span> | |
| 負載電阻 | ≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出） | |
| 絕緣電阻 | 200M?，100VDC | |
| 壓力接口 | M20*1.5 ， G1/4 （典型） ； G1/2，DN20（可選） | |
| 電氣連接 | 接線端子或直出電纜2m | |
| 接口及殼體材料 | 304/316L不銹鋼 | |
| 外殼防護 | IP65 | |
| 安全防爆 | Ex iaⅡ CT6（本安） | |
| 密封圈 | 氟橡膠 | |
| 傳感器膜片 | 不銹鋼316L | |
| 產品重量 | 約600克 | |
注：①包含非線性、遲滯和重復性
選型參數對照表
| 型號 | 量程 | 精度 | 輸出 | 安裝螺紋 | 電氣連接 | 特定參數 |
| SUAY61 | -100KPa~0 ...10KPa ...100MPa 量程可選 | 3:±0.15%FS 2:±0.25%FS 1:±0.5%FS | A1:4-20mA A2:4-20mA/HART V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制 | M1:M20*1.5 M2:G1/4 可選： M3:G1/2 M4:DN20 M0:定制 | N6:接線端子 | S:抗干擾 L:顯示 P:平膜型 E:本案防爆 |
| SUAY61.2.A1.M1.N1.E | ||||||
選型提示：
1. 被測介質應與產品接觸的材料相兼容，
2. 選型附加功能代號"E” 本安防爆型，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
